En la motocicleta moderna, elementos como el ABS, el control de tracción o la iluminación adaptativa no trabajan de forma aislada. El nexo de unión que permite que todos ellos funcionen con una precisión milimétrica es la Unidad de Medición Inercial (IMU) que Berton nos describe en el número 345 de MotoTaller correspondiente a enero-febrero de 2026.

La IMU ha transformado la seguridad activa, pasando de sistemas reactivos que solo leían la velocidad de las ruedas, a sistemas predictivos que entienden la posición exacta de la moto en el espacio tridimensional.

Fundamento técnico

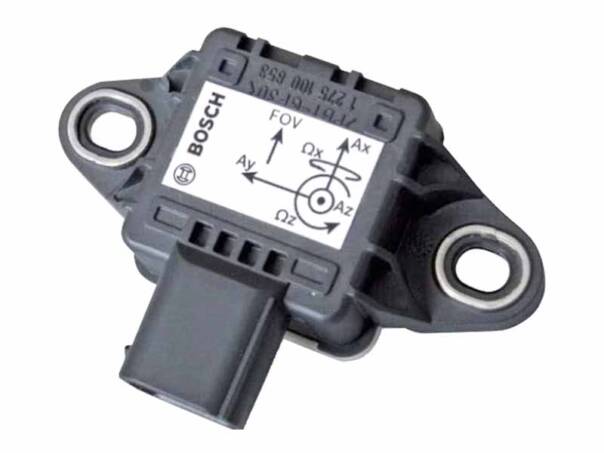

El principio de funcionamiento de la IMU se basa en sensores internos (acelerómetros y giroscopios) que monitorizan constantemente el estado dinámico del vehículo. Su función es medir en tiempo real los ángulos y las aceleraciones en los tres ejes cartesianos.

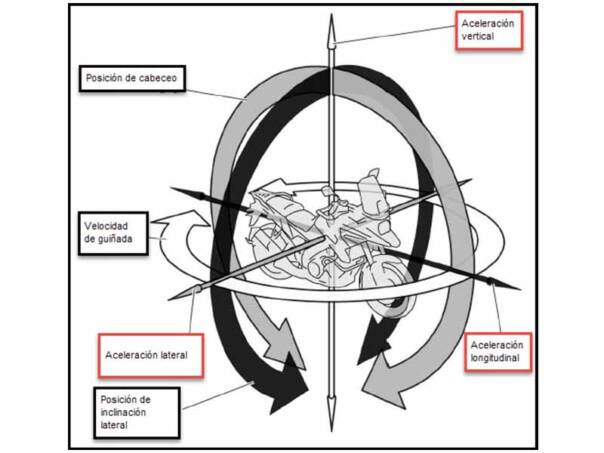

Esta unidad procesa datos críticos que luego distribuye al resto de sistemas:

• Ángulo de inclinación (Roll): Es vital para las luces en curva, al permitir activar los módulos led según los grados de inclinación detectados.
• Ángulo de cabeceo (Pitch): Permite detectar si la rueda delantera despega (anti-wheelie) o si existe una deceleración brusca que requiera ajustar la suspensión electrónica.
• Aceleraciones transversales y longitudinales: Proporcionan la información necesaria para que la ECU determine qué presión de frenado o qué par motor aplicar en cada milisegundo.

Diagnóstico y mantenimiento en el taller

Para el técnico, la IMU es un componente de “entrada” de datos de alta precisión. Si este sensor falla o envía información errónea, se produce un efecto dominó que inhabilita o vuelve errático el comportamiento de las luces adaptativas, el ABS y el control de tracción. Por lo tanto, es imprescindible respetar la posición y localización original del sensor. Incluso, aunque se modifique la parte ciclo de la motocicleta, no se debe intentar compensar el cambio de geometría de la moto.

Fallos típicos del sistema

Tras cualquier intervención importante (una caída, la sustitución de la UCE o de la propia IMU), es imprescindible realizar una calibración o comprobación.

• El Punto Cero: El sistema debe identificar con total exactitud cuándo la moto está completamente vertical para que el resto de cálculos sean válidos. El fabricante del vehículo puede proporcionar los datos.

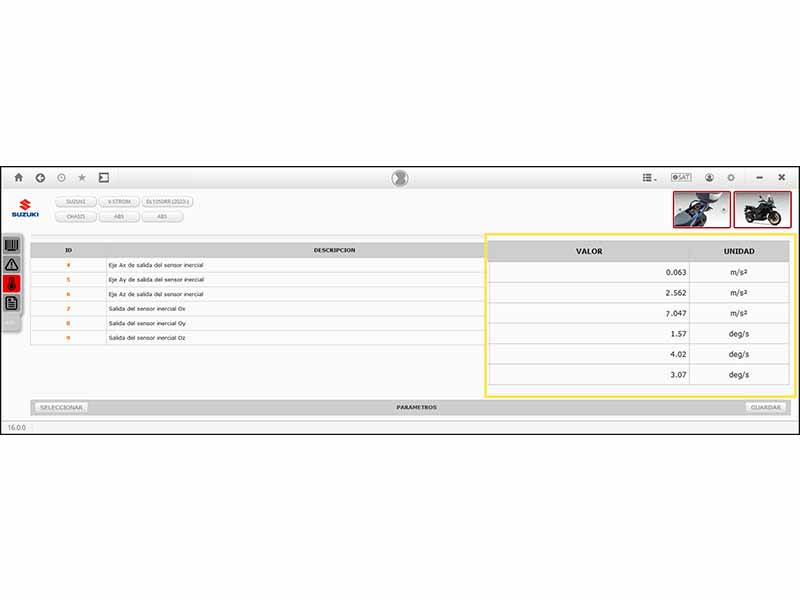

• Verificación de parámetros: Este proceso suele realizarse mediante el equipo de diagnosis oficial, verificando los parámetros de serie para asegurar la compatibilidad electrónica.

INFORMACIÓN DE RESPONSABILIDAD

La IMU representa la fusión definitiva de la mecánica y la electrónica de seguridad. Como técnicos, comprender el flujo de datos desde que este sensor detecta una inclinación hasta que se activa un led o se modula la tracción es vital para el taller actual. Un diagnóstico preciso garantiza que el piloto siempre cuente con la máxima protección que la tecnología pueda ofrecer.
